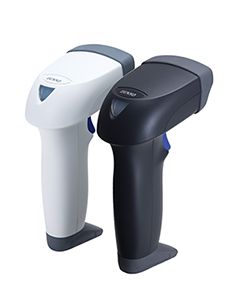

컴팩트하고 편리한 스캐너는 최고 수준의 스캐닝, 조작성 및 내구성을 제공합니다. AT20Q
  • 특징

    Scan 성능

    • 작업효율 강화 및 고속 Scan

      진화한 Scan기술「Advanced Scan Plus」 탑재로 종전기기대비 2배의 고속Scan을 실현. 검품 등 연속하여 Barcode를 Scan작업 시 작업효율 향상을 기여.

    • 대심도 Scan

      근접Scan에서 원거리Scan까지 다양한 업무에 대응할 수 있는 심도(深度)Scan을 실현. Scanner위치를 인식하지 않고 부드럽고 빠른 Scan이 가능

    • 폭이 넓은 Barcode도 쉽게 Scan

      물류ITF를 비롯하여 공공요금수납이나 의료재료의 GS1-128(EAN-128), EIA J라벨의 CODE39등 폭이 넓은 Barcode에 대응.

    디자인

    • 「조작 용이성」을 철저히 추구한 경량・콤펙트 바디

      ・ 작업자의 「조작 용이성」을 철저히 추구한 경량 콤팩트 Body로 장시간 작업 부하를 경감.
      ・ 인체공학설계로 손바닥 밀착감이 우수한 형상.

    • 「초점 용이성」을 추구한 경사면배치 LED 탑재

      기판이나 릴 등에 붙어있는 극소Barcode나 다단 Barcode 등에도 Scan Guide광을 종전 기기보다 얇게 함으로써 「초점 용이성」이 향상.

    사용 상황

    작고 가볍고 조작하기 쉽도록 철저히 헌신 한 바코드 스캐너. 유통 센터, 의료 작업장, 전자 공장 등의 작업에 이상적

    • 소매점에서의 상품 관리
    • 전자 부품 수령 및 출하 관리
    • 병원에서 의료 제품 따기
  • 사양

    사양

    LED marker type LED marker type
    AT20Q-SM(White) AT21Q-SM(Black) AT21Q-HM(Black)
    RS-232C model USB model RS-232C model USB model RS-232C model USB model
    Type AT20Q-SM(R) AT20Q-SM(U) AT21Q-SM(R) AT21Q-SM(U) AT21Q-HM(R) AT21Q-HM(U)
    Scanner Method Area sensor
    Readable
    codes    		 2D Code QR Code, Micro QR Code, SQRC, iQR, DataMatrix(ECC200), PDF417, MicroPDF417, Maxi code, Aztec, GS1 DataBar Composite(EAN.UCC Composite)
    Barcode EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(with add-on), Interleaved 2of5(ITF), Standard 2of5(STF),CODABAR(NW-7), CODE39, CODE93, CODE128, GS1-128(EAN-128), GS1 DataBar(RSS)
    Minimum
    resolution    		 2D code 0.167mm 0.125mm
    Barcode 0.125mm 0.10mm
    Marker LED marker
    Angle ±50°
    Skew angle 360°
    Image capture BMP, JPEG, thumbnail view
    Scanning
    confirmation    		 Confirmation LED(Blue, Green, Red), Buzzer(with 3-level volume control and 3-level tone control)
    Communication
    interface    		 Method RS-232C USB(COM、HID)(1) RS-232C USB(COM、HID)(1) RS-232C USB(COM、HID)(1)
    Connector Dsub-9S USB Connector(A type) Dsub-9S USB Connector(A type) Dsub-9S USB Connector(A type)
    Cable 2m straight cable
    Power Exclusive AC adapter Supplied from the connection target Exclusive AC adapter Supplied from the connection target Exclusive AC adapter Supplied from the connection target
    Supplied from the connection target Supplied from the connection target Supplied from the connection target
    Environment
    requirements    		 Dust-proof,
    Drip-proof    		 IP42
    Drop impact
    resistance(2)    		 2.0m/0.2m x 100,000 times
    Operating
    humidity    		 10～90% RH(without dews)
    Operating
    temperature    		 -5～50℃
    Operating
    illumination    		 0 to 10,000 lx (Fluorescent lamp in daytime)
    Weight (excl. cable) Approx. 110 g
    • 1. USB Keyboard I/F, USB-COM I/F의 두가지 방식 지원.
    • 2. Adapter를 사용하지 않는 Cable은 Pin No.9 에서 전원공급함
    • 3. 시험치로 보층치는 아님.

    외관사이즈

  • 옵션

    AT20B-SM / AT21B : 선택적 부품 목록

    • 홀더(받침대)

      S - AT20 (화이트) S - AT21 (블랙)
      AT20B-SM 용 데스크탑 마운트 AT21B-SM 용 데스크탑 마운트

    • STAND

      H-AT20 (화이트) H-AT21 (블랙) H-AT20-3
      먼 거리에서 스캐닝 할 때 AT20B-SM을
      잡을 핸즈프리 스탠드      		 먼 거리에서 스캐닝 할 때 AT21B-SM을
      잡을 핸즈프리 스탠드

    • 통신장치

      - BA11-RKU

      - BA 20-RU

    케이블 라인업

    • AT20B 케이블 라인업

      ModelCableTypeInterfaceFormLength
      AT20B-SM(RS-232C)
      AT21B-SM(RS-232C)      		 AT20/21B RS-232C cable / Power from AC adpter CBA2-RS2000/9 RS-232C Straight 2m
      AT20/21B RS-232C cable/ Power from host unit/ male CBA2-RS2000/9-1
      AT20B-SM(USB)
      AT21B-SM(USB)      		 AT20/21B USB cable CBA2-US2000/4-1 USB1.1 Straight 2m
  • 관련 소프트웨어

    소프트웨어 설정

    • DENSO WAVE가 만든 편리한 스캐너의 다양한 매개 변수 설정을위한 소프트웨어

      스캐너 설정 (무료)

      • PC로부터 AT20B의 각 파라미터를 설정하는 소프트웨어

    키보드 인터페이스 소프트웨어

    • 키보드의 입력과 같이 스캐너의 데이터를 변환하는 소프트웨어

      QRkbif (무료)

      • 스캐너로 읽은 정보를 받아서 키보드에서 입력 한 것처럼 데이터를 변환하는 소프트웨어

    드라이버

    Active USB-COM Port 드라이버 (무료)
