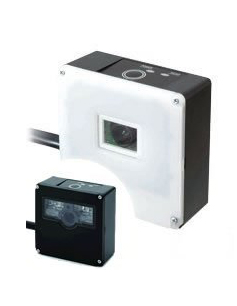

내장 스캐너에 요구되는 기능의 소형 스캐너. 다양한 용도에 대응하는 모델 라인업 QB30
모 델 인터페이스
- QB30-U
- QB30-R		 - RS232C
- USB-HID
- USB-COM
  • 특징

    읽기 성능

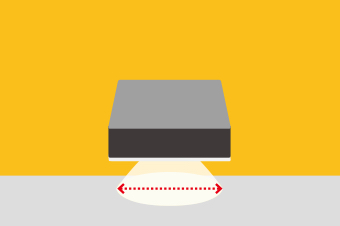

    • 공간에 설치 가능한 광각 시야 모델 QB30

      소형 바디 + 광각 렌즈를 채용하여 읽기 대상물까지의 거리를 떼지 않고, 공간에 설치가 가능하다. 키오스크 등의 내장시 설치 공간을 줄일 수 있으며, 설치의 자유도가 높아집니다

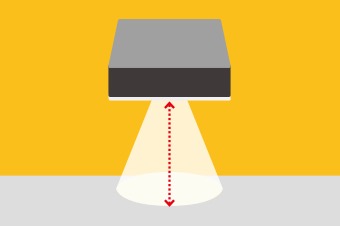

    • 떨어져 있어도 읽을 대심 모델 QB31

      읽기 심도를 확대시킨 것으로, 읽기 대상물의 거리가 떨어져있는 경우에도 대응. 공장의 생산 라인 등에 적합하며, 현장의 생산성 향상에 기여하고 있습니다.

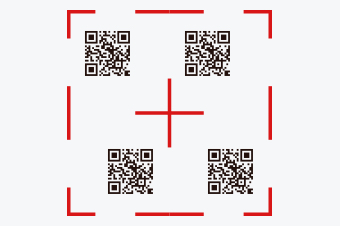

    • 여러 코드 일괄 읽기

      시야 내에있는 코드를 최대 8 개까지 일괄 읽을 수 읽기 시간을 단축 할 수 있습니다.

    내 환경 성능

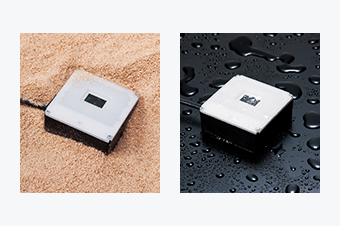

    • 먼지 · 물방울의 침입을 차단하는 안심 성능

      IEC 국제 규격의 보호 등급 IP54을 실현. 생산 라인에서 분진이나 세미 야외 비 등을 셧아웃. 안심하고 통합 할 수 있습니다.

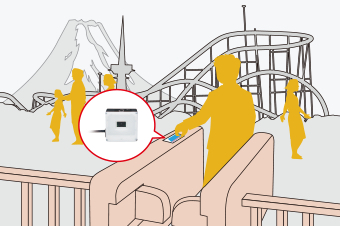

    • 안심 -20 ~ 50 ° C 대응

      작동 온도 범위 -20 ~ 50 ° C 대응을 실현. 반 야외 입장 게이트 등에도 안심하고 통합 할 수 있습니다.

    기타 기능

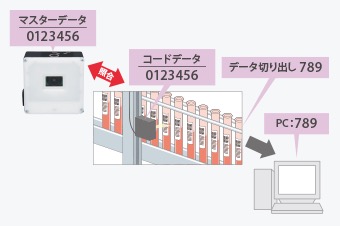

    • 데이터 편집 · 조정 기능

      단순화 된 프로그래밍 언어 "ADF 스크립트"에 대응. 데이터 편집을 자유 자재로 할 수 상위 기기의 부하를 줄일 수 있습니다. 또한 QB30 마스터 데이터를 등록 읽은 코드 데이터를 비교 / 판정 할 수 있습니다

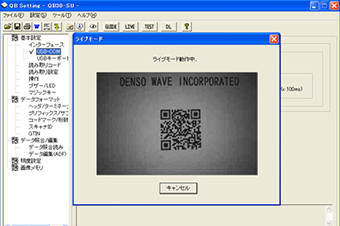

    • 라이브 모드에서 쉽게 설치

      라이브 모드로 설치시 QB30 시각을 확인하면서 설치할 수 있으며, 설치 공수의 삭감에 연결됩니다.
  • 사양

    사양

    Type QB30-SR (RS-232C model) QB30-SU (USB model) QB31-SR (RS-232C model) QB31-SU (USB model)
    Scanner unit Readable
    code    		 2D code QR code, micro QR code, SQRC, iQR, PDF417, micro PDF417, Maxi code, DataMatrix(ECC200), Aztec, GS1 Composite(EAN.UCC Composite)
    Barcode EAN-13/-8(JAN-13/-8), UPC-A/-E, UPC/EAN(Add an add-on), Interleaved 2 of 5, CODABAR(NW-7), CODE39, CODE93, CODE128, GS1-128, GS 1 DataBar(RSS)
    Minimum
    resolution    		 2D code 0.20mm 0.17mm
      Barcode 0.15mm
    Marker light - Visible semiconductor laser (red 1 mW max; JIS Class 2)
    Scanning reference position 40mm 90mm
    Scanning range(1) 62mm x 39mm 56mm x 30mm
    Label moving rate(2) 800mm/s - 500mm/s -
    Lighting White LED Red LED
    Confirm scan LED One (Blue, green, red)
    Buzzer 3-step volume control, 3-step tone control
    Interface Interface RS-232C(Mini D-sub 15-pin female)(3) USB RS-232C(Mini D-sub 15-pin female)(3) USB
    Cable length 0.5m 2m 0.5m 2m
    External
    input/output    		 Input Trigger reset - Trigger reset -
    Output Scanning OK/NG, contrast OK/NG Sync signal of external lighting - Scanning OK/NG, contrast OK/NG Sync signal of external lighting -
    Power unit Rated voltage 5V
    Power Supplied from the higher-ranking equipment
    Supplemental
    functions    		 Operating button 1 button (Magic key)
    Batch reading of multiple codes Maximum 8
    Image storage Maximum 10
    Environmental
    performance    		 Operating temperature -20–50°C
    Protection rating IP54
    Enclosure color (front) White Black
    Mass Approximately
    120g    		 Approximately 150g Approximately
    120g    		 Approximately 150g
    • 1. 스캐닝 기준 위치에서의 값
    • 2. 셀 크기가 0.33mm / Ver5 인 QR 코드를 외부 트리거를 사용하여 스캔 기준 위치에서 스캔 할 때의 참고 값이며 실제 주변 조건에 따라 변경 될 수 있습니다.
    • 3. D-sub9PIN을 사용하여 RS-232C 모델을 외부 장치에 연결할 때는 D15-D9S 변환 케이블과 AC 어댑터가 필요합니다.

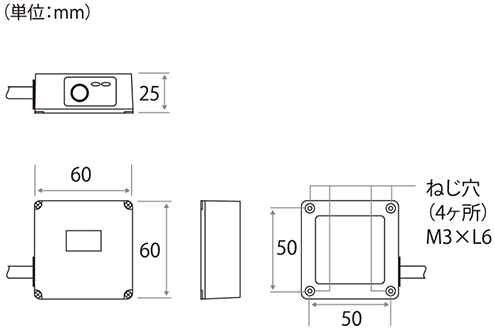

    외관사이즈

  • 옵션

    • 옵션

      • RS-232C D15P-D9S 변환 케이블 * (CBQ3 : RS2000 / 15-9-01 (2.0m)
      • AC 어댑터 AD2-1005 / 3000
      • * D-sub9PIN을 사용하여 RS-232C 모델을 외부 장치에 연결할 때 필요합니다.

    • 부속품

      • 사용 설명서
      • 사용 설명서는 웹사이트에서 다운로드 할 수 있습니다.
  • 관련 소프트웨어

    소프트웨어 설정

    DENSO WAVE가 만든 편리한 스캐너의 다양한 매개 변수 설정을위한 소프트웨어

    모델 특징
    QB 설정 (무료) PC로부터 QB30의 각 파라미터를 설정하는 소프트웨어

    키보드 인터페이스 소프트웨어

    키보드의 입력과 같이 스캐너의 데이터를 변환하는 소프트웨어

    모델 특징
    QRkbif (무료) 스캐너로 읽은 정보를 받아서 키보드에서 입력 한 것처럼 데이터를 변환하는 소프트웨어

    드라이버

    모델
    액티브 USB-COM 포트 드라이버 (무료)
