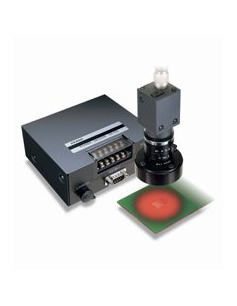

진화한 읽기 성능과 다양한 기능을 탑재. 직접 마킹 대응 고정식 2차원 코드 스캐너 QD25
모 델 인터페이스
- QD20-U
- QD20-R		 - RS232C
- USB-HID
- USB-COM
  • 특징

    Scan 성능

    • 멀티 코드 대응

      자동차 업계에서 표준으로 사용되는 QR 코드를 비롯해 다양한 2 차원 코드 바코드 읽기에 대응하고 있습니다.

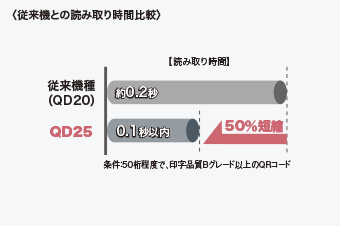

    • 초고속 읽기

      기존 모델 대비 약 2 배의 고속 읽기를 실현. 또한 이동체의 읽기도 가능하고 택트 타임의 단축과 생산성 향상을 실현합니다.

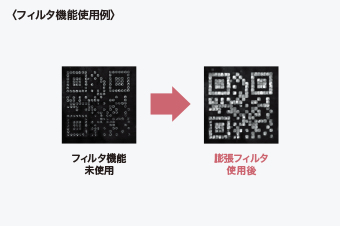

    • 필터 기능 탑재

      필터 기능은 기존 읽기가 어려웠다 인쇄 상태가 나쁜 읽기에도 대응. 다양한 제품의 추적 성을 제공합니다.

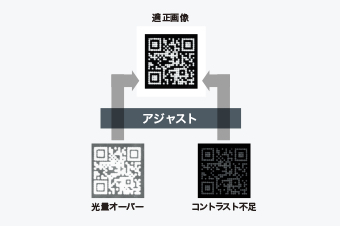

    • 자동 조정 기능

      코드 상태 "저하"와 "차이"가 발생했을 경우, 광량 및 이미지 처리 조건을 자동으로 조정하여 읽기. 읽기 오류의 감소에 기여합니다

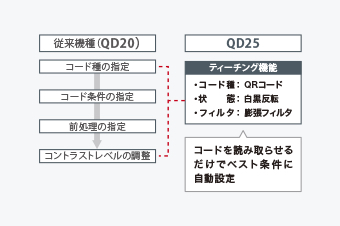

    • 티칭 기능

      읽기 대상 작업의 인쇄 상태에 맞는 읽기 조건을 자동으로 감지합니다. 도입시의 작업 부하를 크게 줄일 수 있습니다.

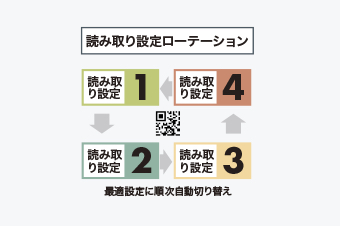

    • 디코드 로테이션 기능

      읽기 조건을 4 종류 등록하고 자동 전환 읽기 가능. 다른 워크의 혼합, 인쇄 상태가 바라 つ い 라인에서도 라인을 멈추지 않고 작동 할 수 있습니다.

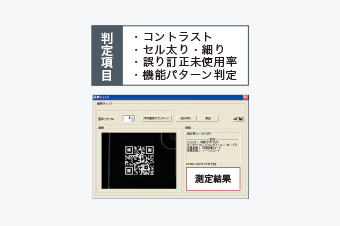

    • 인쇄 판정 기능

      콘트라스트 나 셀의 상태 등 코드의 인쇄 상태를 측정하고, 도입 전에 인쇄 조정을 강력하게 지원합니다.

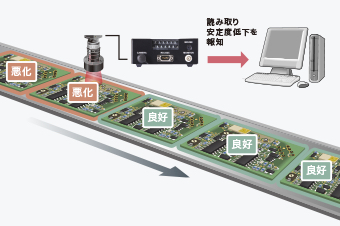

    • 읽기 안정도 감시 기능

      라인 운용중인 인쇄 상태 나 읽기 환경 변화에 따른 읽기 안정성 저하를 유익. 읽기 오류를 미연에 방지합니다.

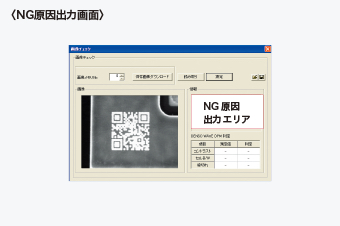

    • 읽기 NG 원인 분석 기능

      만일 읽기 에러가 발생했을 때도 설정 소프트 "QD Setting"에서 읽기 NG 원인을 분석. 인쇄 및 읽기 환경의 「카이젠」을 지원합니다.

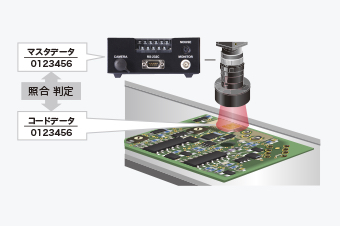

    • 데이터 검증 기능

      QD25에 등록 된 마스터 데이터 (최대 50 개)과 읽은 코드 데이터를 조합 할 수 있기 때문에 다른 제품 검사 및 라벨 실수 방지 시스템을 저렴하게 구축합니다.

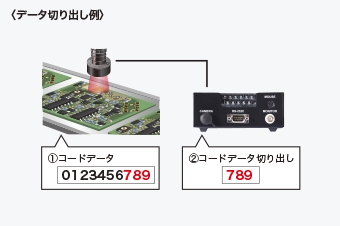

    • 데이터 편집 기능

      단순화 된 프로그래밍 기능 "ADF 스크립트"에 대응. 데이터 정렬 · 잘라 · 변환 등 데이터 편집을 자유 자재로 행할 상위 기기의 부하를 줄일 수 있습니다.
  • 사양

    사양

    타입 QD25
    Scanner Readable codes 2D Barcode QR Code、Micro QR code、SQRC、iQR code、DataMatrix(ECC200)、PDF417、 micro PDF417、Maxi code、EAN.UCC Composite(GS1 DataBar Composite)
    Barcode EAN-8/13、UPC-A/E、UPC/EAN(Addon)、 CODE39、CODABAR(NW-7)、 Interleaved 2 of 5、CODE128、GS1-128(EAN-128)、RSS(GS1 DataBar)
    Skew angle 360°
    Elevation / inclination angle Lens・Close-up ring
    Camera Dedicated VGA / 1 wire type
    Lens -
    Close-up ring -
    illumination -
    Function Image memory Maximum 20 image
    Monitor display Setting menu, reading result, reading test result, reading code image
    Operation unit Monitor output NTSC/EIA
    Console input PS/2 Mouse interface (hot pluggable)
    External input / output input Trigger, mode 1, mode 2
    Output Read OK / NG, collation OK / NG, READY, shutter timing, reading stability monitoring
    Communication I/F method RS-232C
    transfer speed 115.2Kbps. Max
    Power Connector D-sub9 pin(male)
    Rated voltage DC24V, 1A
    Environmental performance Operating temperature 0～50°C
    Operating humidity 10～85%RH(without dews)
    Weight Approx 510g
    • 1. USB Keyboard I/F, USB-COM I/F의 두가지 방식 지원.
    • 2. Adapter를 사용하지 않는 Cable은 Pin No.9 에서 전원공급함
    • 3. 시험치로 보층치는 아님.

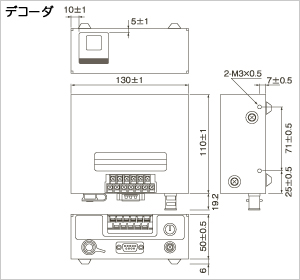

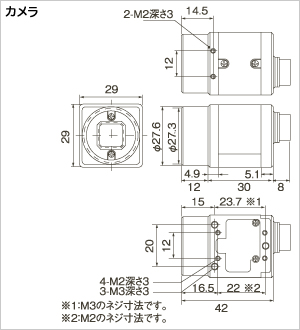

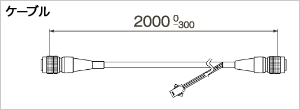

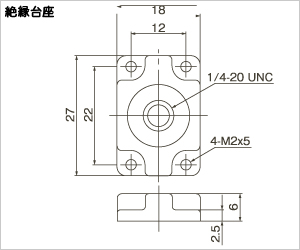

    외관사이즈

  • 옵션

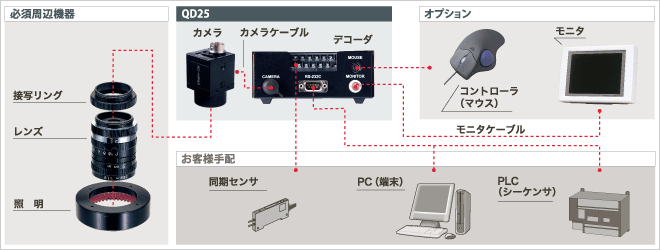

    시스템 구성

    QD25 옵션 상품 목록

    • 렌즈

      접사링

      조명

      이름 형식
      조명 사광 조명 (샤워)
      사광 조명 (로우 앵글)
      동축 사광 조명
      투과 조명

    부속품

    • 디코더

      카메라

      카메라 케이블

  • 관련 소프트웨어

    스캐너 설정용 소프트웨어

    QD25의 각종 파라미터를 컴퓨터에서 설정하는 소프트웨어

    형식 특징
    QD Setting (Free) QD25의 각종 파라미터를 컴퓨터에서 설정하는 소프트웨어

    키보드 인터페이스 소프트웨어

    스캐너에서 데이터를 키보드에서 입력으로 변환 해주는 소프트웨어

    형식 특징
    QR_kbif (Free) 스캐너에서 읽은 정보를 수신하여 마치 키보드에서 입력 된 것처럼 변환하는 소프트웨어

    SQRC 설정 용 소프트웨어

    형식 특징
    SQRC Setting SQRC 암호화 키 생성 · 기종 등록을 PC에서 설정하는 소프트웨어
